系統概述
水庫/河道水雨情監測預警系統適用于遠程監測河流、水庫、人工河道、景觀河道、航道等的實時水雨情狀況，系統包括用戶管理、水文基礎信息管理、監測站管理、GIS、水文自動測報、水文數據查詢與管理、數據管理分析、預報預警等多個水文信息化基礎模塊，管理部門可通過該系統及時掌握河流的降水、斷面水位等流域水文狀況，從而及時作出管理決策。水文監測預警系統在及時預警洪澇災害、避免人員和經濟損失方面發揮了重要作用。
系統實現目標
1)實現對雨水情信息進行實時性采集，以及水位和雨量報警通知，保障系統信息的高效性、及時性、準確性、充分性。
2)所有觀測點數據通過無線網絡直接傳輸至監控中心“雨水情自動監測系統”，在電子地圖可視化界面中直觀顯示各測點雨水情信息、水位情況及警戒狀態;在發生報警時，系統可自動發出報警信號,如：系統彈出信息、發出聲音提示，向相關部門指定人員發出報警短息通知。
3)系統開發堅持先進實用、穩定可靠的原則，并具備良好擴展性、兼容性和開放性，為系統后期擴展升級、向其他相關平臺系統提供數據共享服務提供規范性接口。
4)系統可以接入視頻攝像頭，可實時監測現場視頻畫面。
系統總體設計
系統組成結構
“水庫/河道水雨情監測預警系統”的建設，包括現場水位、雨量信息采集設備以及監控中心信息接收及顯示、應用系統的建設?，F(xiàn)場測點信息采集與傳輸設備完成水位、雨量等信息的實時采集、基本分析處理(如警戒狀態)與顯示，并負責將數據以無線/有線方式傳輸?shù)奖O(jiān)控中心，通過軟件進行接收、顯示以及數據的存儲、分析、處理與預警。

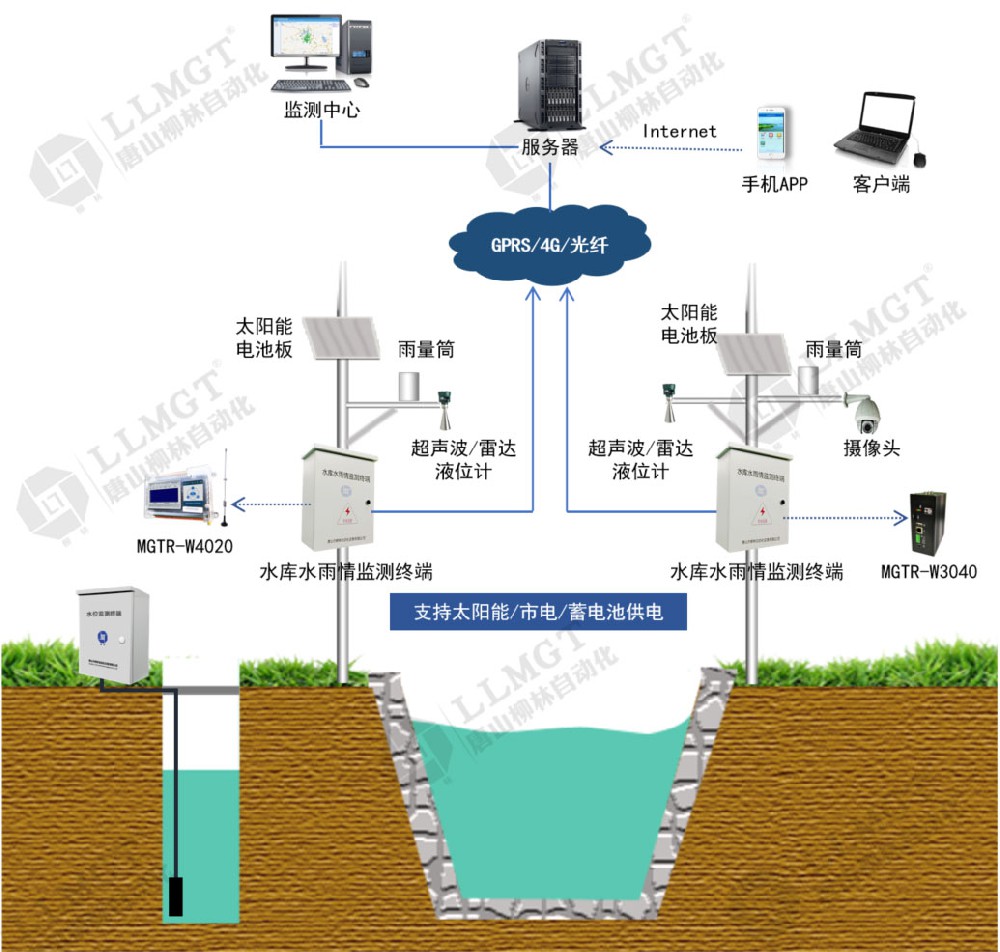

系統拓樸圖
監控中心——水庫/河道水雨情監測預警系統
監控中心設立在管理局，充分利用其現有網絡資源及軟硬件設施，對其進行完善，并增設應用服務系統設備，為“水庫/河道水雨情監測預警系統”提供軟硬件技術支持。
★ 硬件支持：服務器、音箱、打印機、客戶端計算機等
★ 軟件支持：操作系統軟件、數據庫軟件
★ 應用軟件：水庫/河道水雨情監測預警系統
通信網絡
?、?現場測點設備與中心系統之間數據傳輸
信息采集與傳輸設備通信：NB-IoT/4G/GPRS/光纖。
② 工作人員訪問“自動監測系統”
內網訪問系統：局域網固定IP
外網訪問系統：Internet固定IP

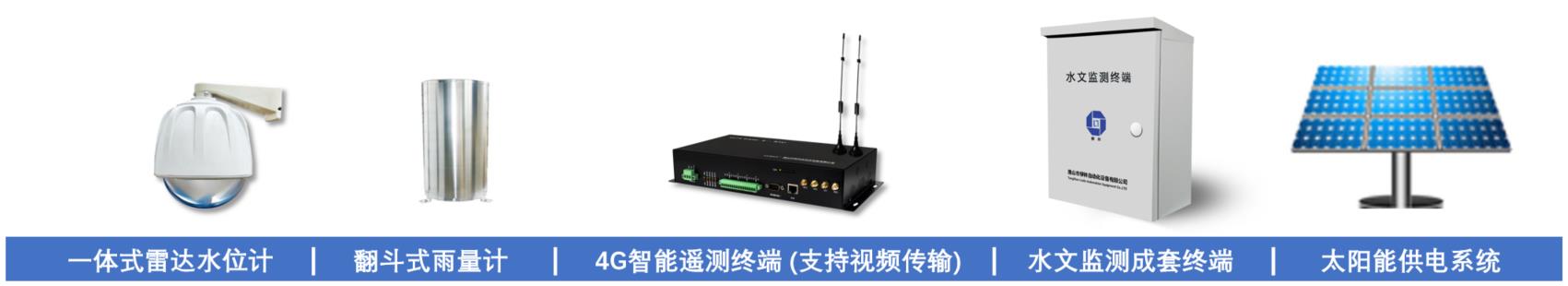

現場測點——信息采集與傳輸系統
現場設備采用野外安裝方式，通過太陽能供電，測控終端采集水位計、雨量計信號，經網線將監測信息傳輸至監控中心“雨水情自動監測系統”。
?、?供電部分：太陽能供電
?、?測控終端：測控終端(包括4G數據傳輸與數據采集部分)、充電控制器、避雷模塊、防護箱等
③ 計量測量設備：水位計、雨量計、攝像頭等傳感器
系統特點
◆ GIS展示：直觀了解測站數據
◆ 實時監測：及時了解水庫或河流詳細信息
◆ 實時報警：通過多種途徑及時、準確進行報警
◆ 智能分析：通過水文數據進行綜合分析，實現預警
◆ 無線傳輸
1)支持NB-IoT/4G/GPRS/光纖等多種傳輸方式，終端具有長期在線、即時通訊的特點。
2)終端可同時與1~4個中心通信。
◆ 水位、雨量信息采集
實時采集水位值、雨量值，水位計通、斷狀態等信息，并可進行水位計量程設定。
◆ 水位、雨量警戒報警
支持設置多級警戒線值，支持水位狀態變化主動上報告警信息，保障信息的即時性、高效性。
◆ 支持主動上報(定時上報、報警上報) + 系統軟件問詢
1)主動上報：主動上報包括定時上報、告警主動上報。
2)系統軟件問訊：遠程召測包括定時召測、即時召測。
◆ 歷史記錄存儲、數據掉電不丟失、時鐘保持功能
◆ 遠程操作與維護：設置參數、召測數據
1)遠程設參：測控終端支持遠程設置測控終端參數。支持遠程設置水位參數(包括：水位計量程、水位警戒線值等)。
2)遠程召測：測控終端支持遠程召測當前水位監測信息。
◆ 避雷保護功能
測控終端對所有輸入輸出引線(如電源線、傳感器引線、通信線等)都采取多級隔離、吸收措施，限度地避免雷擊等過電壓過電流對測控器的破壞。
